Данное руководство пользователя предназначено для ознакомления с компьютеризированной системой, использующей алгоритмы компьютерного зрения для анализа изображений, распознавания объектов, контроля качества и других задач.

1. Загрузка файлов

2. Переворот страниц каждого файла (по необходимости)

3. Выделение области для сравнения (по необходимости)

4. Исключение области (по необходимости)

5. Настройки сравнения (по необходимости)

6. Автоматическое сравнение

7. Оценка пользователем автоматической разметки

8. Если система разметила элементы так, как нам нужно, то переходим к этапу Ручное подтверждение всех отличий

9. Если система разметила элементы неверно, то переходим к процессу Ручная разметка

10. Ручная разметка

11. Повторное сравнение

12. Ручное подтверждение всех отличий

13. Скачивание сводки (сводка – промежуточный документ для внутреннего использования до завершения ручного подтверждения всех отличий)

14. Завершение ручного подтверждения всех отличий

15. Скачивание отчет (отчет - внешний документ-результат работы системы, который направляется далее за контуром системы)

1. Загрузка файлов

Пользователь загружает в систему два файла для сравнения.

Поддерживаемые форматы: PDF, DOCX.

После успешной загрузки файлы отображаются в интерфейсе.

2. Переворот страниц каждого файла (по необходимости)

Если страницы в одном из файлов ориентированы неверно (например, повёрнуты на 90° или 180°), пользователь может вручную скорректировать их ориентацию.

Операция выполняется для каждого файла отдельно.

3. Выделение области для сравнения (по необходимости)

Пользователь может ограничить область сравнения, выделив конкретные зоны на страницах (например, только текст в колонках или определённую таблицу).

Это позволяет игнорировать несущественные элементы (колонтитулы, номера страниц, логотипы).

Выделение выполняется с помощью инструмента «прямоугольное выделение».

4. Исключение области (по необходимости)

В дополнение к выделению можно исключить определённые зоны из сравнения (например, поля для подписей, водяные знаки).

Исключённые области не будут анализироваться на этапе автоматического сравнения.

Функция полезна для снижения количества ложных срабатываний.

5. Настройки сравнения (по необходимости)

Пользователь настраивает параметры алгоритма сравнения:

чувствительность к мелким изменениям в изображениях

сравнение только текста/только изображений/комбинированный режим.

6. Автоматическое сравнение

Система запускает алгоритм сопоставления файлов с учётом предыдущих настроек.

Анализируются:

текстовое содержимое;

таблицы;

изображения и их расположение.

Результаты отображаются в виде цветовой разметки:

Красный - Таблицы
Зеленый - Изображения
Синий - Текстовые колонки
Фиолетовый - Текст с графикой

7. Оценка пользователем автоматической разметки

Пользователь просматривает результаты автоматического сравнения.

Проверяет корректность выделения элементов.

8. Переход к «Ручное подтверждение всех отличий» (если разметка верна)

Если автоматическая разметка удовлетворяет требованиям, пользователь переходит к этапу Ручное подтверждение всех отличий

9. Переход к «Ручная разметка» (если разметка неверна)

Если система некорректно выделила области, пользователь инициирует ручную корректировку.

10. Ручная разметка

Пользователь вручную: корректирует границы выделенных областей; изменяет тип элемента (если система определила таблицу как изображение и т.д.)

11. Повторное сравнение

После ручной корректировки система выполняет повторное сравнение с обновлёнными параметрами.

Результаты снова отображаются для оценки.

12. Ручное подтверждение всех отличий

Пользователь последовательно проверяет каждое различие.

Для каждого отличия можно:

принять его как значимое;

отклонить как несущественное;

добавить комментарий с пояснением.

Подтверждённые различия фиксируются в итоговой сводке.

13. Скачивание сводки

Сводка — промежуточный документ, содержащий: список всех обнаруженных различий; статус подтверждения (принимается/не принимается); комментарии пользователя.

Формат: PDF

Используется для внутреннего согласования перед формированием финального отчёта.

14. Завершение ручного подтверждения всех отличий

После принятия решения по всем различиям пользователь завершает проверку нажатием на соответствующую кнопку

Система блокирует дальнейшие изменения.

15. Скачивание отчёта

Отчёт — итоговый документ, который: содержит все различия; решение по каждому различию (принимается/не принимается, комментарии)

Формат: PDF.

Отчёт передаётся внешним заинтересованным сторонам (клиентам, регуляторам, партнёрам).

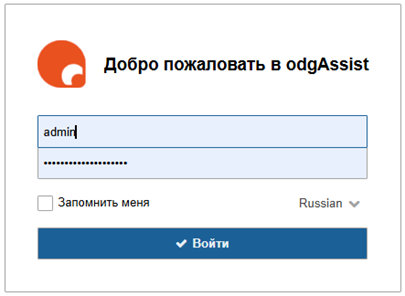

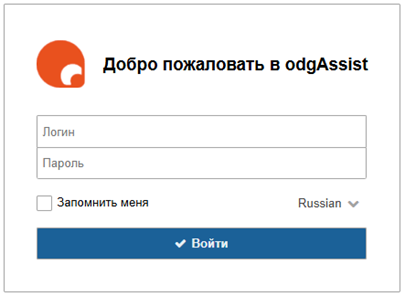

1. Запустить приложение Системы.

2. Ввести имя пользователя и пароль в соответствующие поля.

3. Нажать кнопку "Войти".

1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».

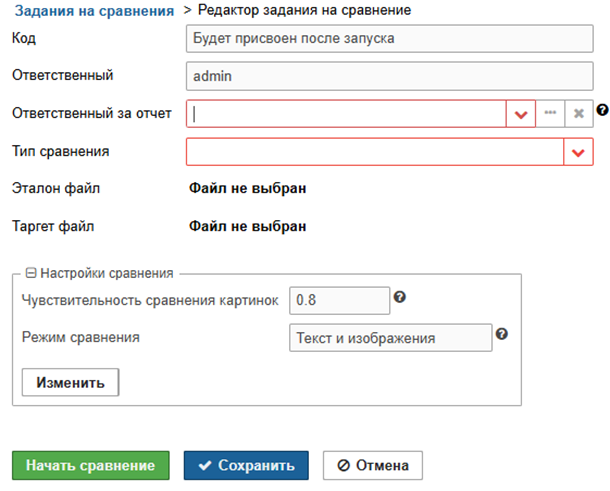

2. Нажать кнопку «Создать».

3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»

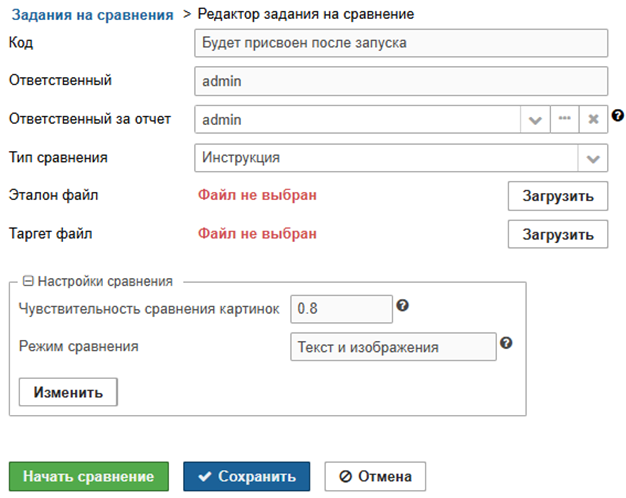

4. В строке Эталон файл нажать кнопку «Загрузить».

5. Выбрать первый файл для сравнения.

6. В строке Таргет файл нажать кнопку «Загрузить».

7. Выбрать второй файл для сравнения.

1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение». Нажать кнопку "Создать" - Открылся Редактор задания на сравнение

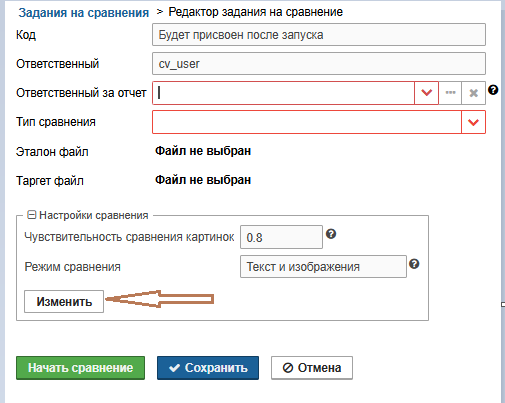

2. В поле «Настройки сравнения» нажать кнопку «Изменить»

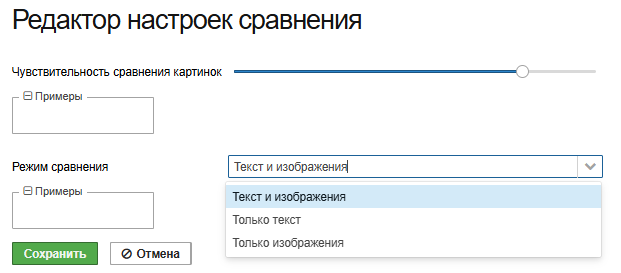

3. В Редакторе настроек сравнения, передвигая ползунок, выбрать Чувствительность сравнения картинок.

Чем больше значение чувствительности, тем больше различий в пикселях система будет подсвечивать.

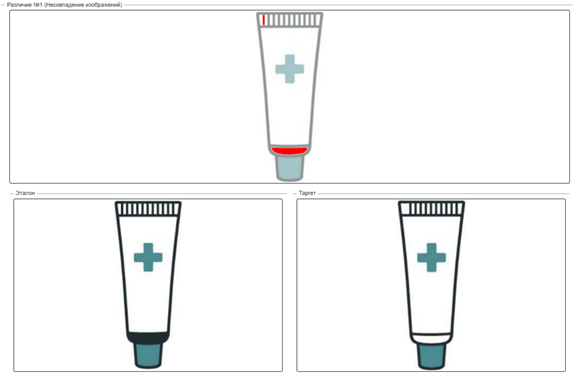

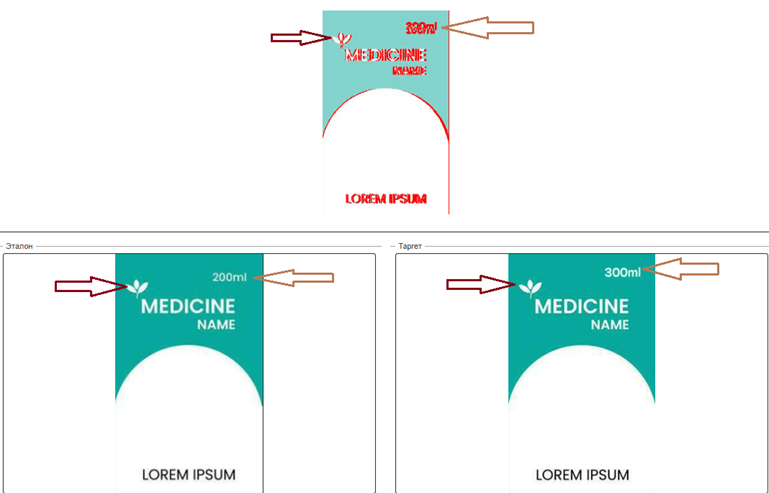

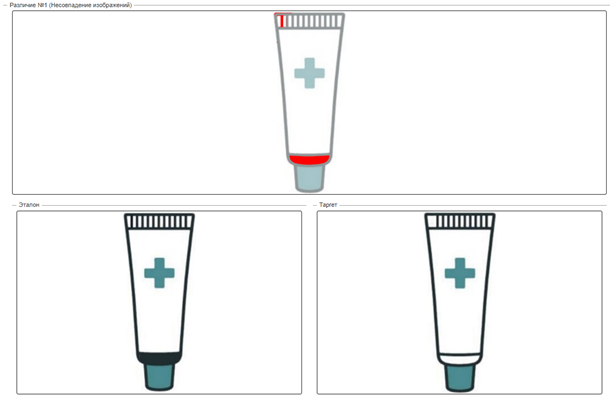

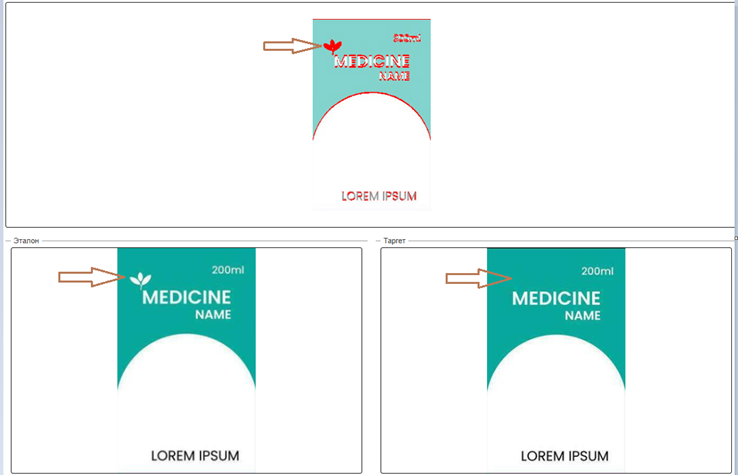

Вариант 1. Чувствительность установлена 0.8 (по умолчанию) Результат: Подсвечены красным реальные различия и различие в пикселях контура

Вариант 2. Чувствительность установлена 0.1. Результат таких же изображений: "Различий выявлено не было. Файлы полностью идентичны."

Вариант 3. Чувствительность установлена 0.2 Результат: подсвечены только реальные различия

* Если красным отмечены только границы слова или элемента, то различие только в пикселях, скорее всего оно ложноположительное, если красный весь элемент или слово, то во втором файле нет этого элемента или слова.

4. В выпадающем списке выбрать Режим сравнения.

Текст и изображения - буду выявлены различия в тексте и изображениях

Только текст - будет сравниваться только текст (таблиц и изображения с графикой, например текст в рамке), а изображения не пойдут к сравнению, различия в изображениях выявлены не будут

Только изображения - будут сравниваться только изображения. Текст не пойдет к сравнению, различия в тексте выявлены не будут

5. Нажать кнопку «Сохранить»

1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».

2. Нажать кнопку «Создать».

3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»

4. В строке Эталон файл нажать кнопку «Загрузить».

5. Выбрать первый файл для сравнения.

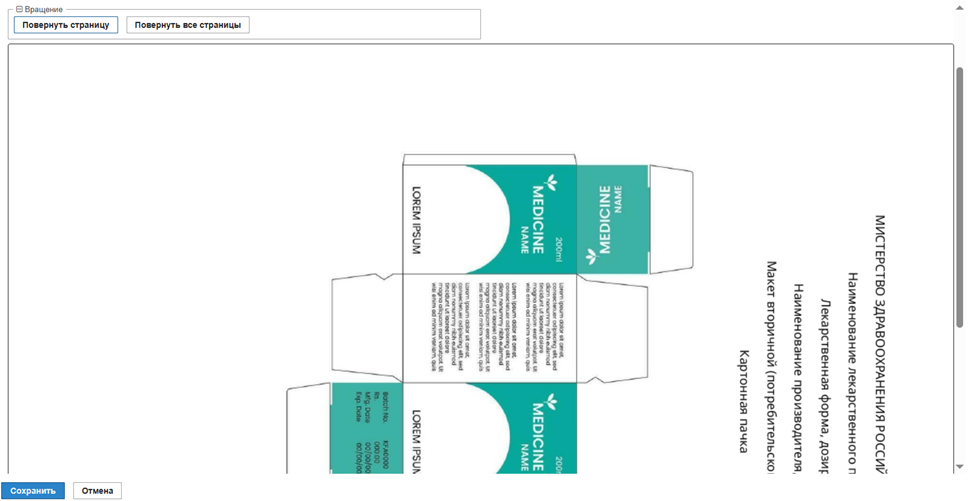

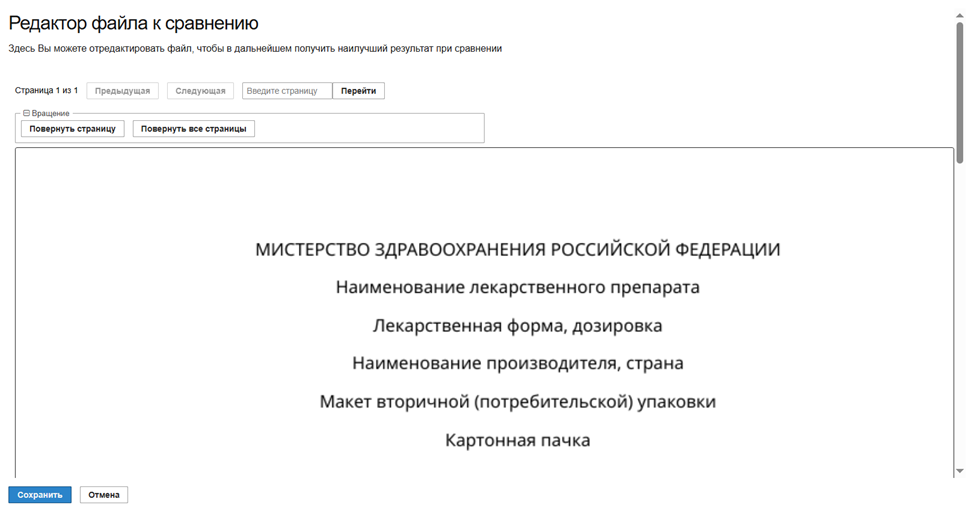

6. Открылся Редактор файла к сравнению. При необходимости нажать кнопку «Повернуть страницу» или «Повернуть все страницы». Если необходимости переворачивать страницы нет, то сразу нажать кнопку «Сохранить»

7. Убедится, что страница/страницы перевернулись

8. Нажать кнопку «Сохранить». Дальше процесс перейдет на этап выбора области для сравнения.

1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».

2. Нажать кнопку «Создать».

3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»

4. В строке Эталон файл нажать кнопку «Загрузить».

5. Выбрать первый файл для сравнения. Сначала будет этап переворота страницы, если переворот страницы не требуется, то сразу нажать кнопку "Сохранить". Процесс перейдет на этап Выделения области для сравнения

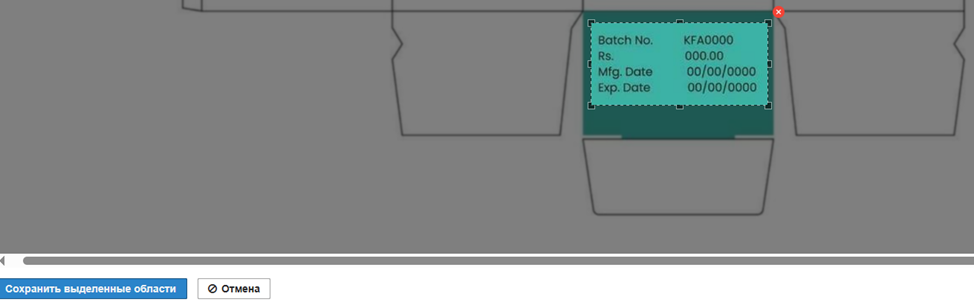

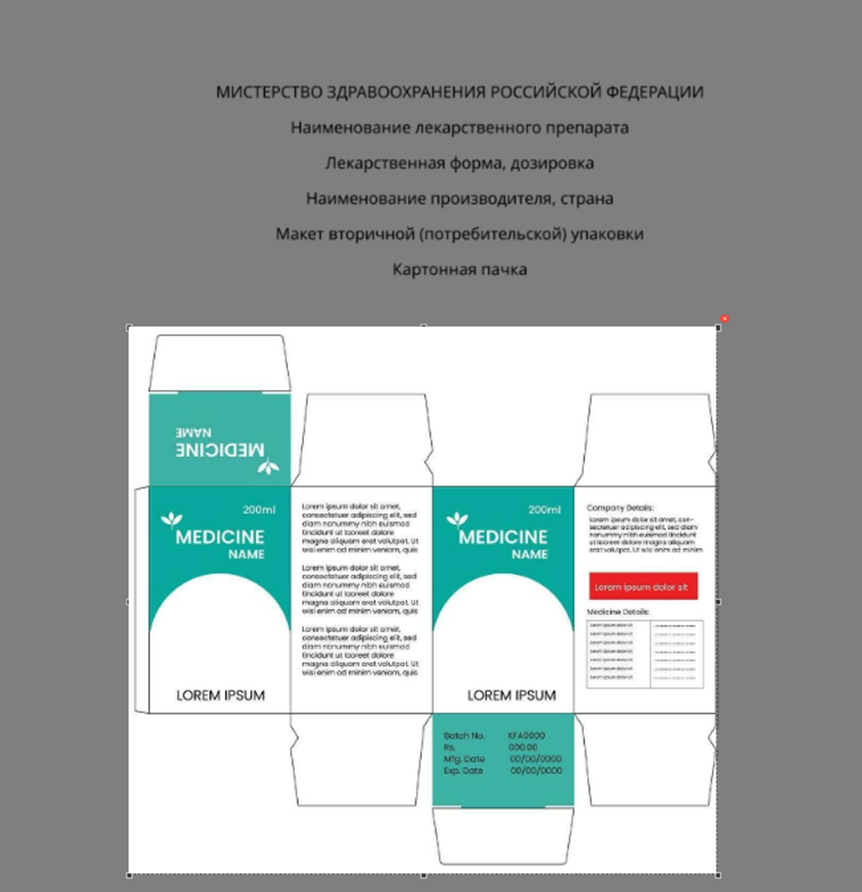

6. В открывшемся файле выделить необходимую область для сравнения.

*Рекомендуется в типе сравнения «Упаковка» в эталон файлах (файлы минздрав) выделять область для сравнения в которую входит только упаковка.

7. Нажать кнопку «Сохранить выделенные области».

* Если требуется сравнить весь файл, то области не выделять, сразу нажать кнопку «Сохранить выделенные области»

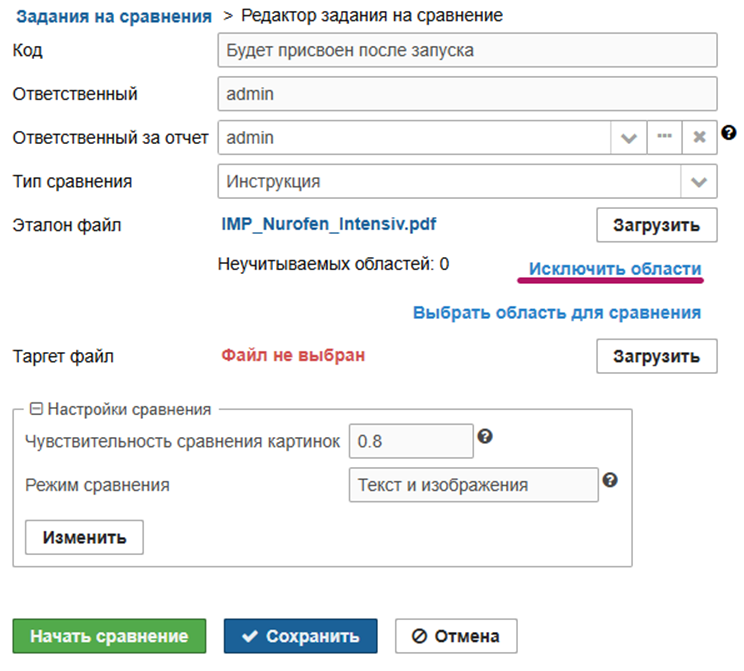

8. Когда файл загружен и выделена область для сравнения (или к сравнению идет весь файл), Нажать кнопку «Исключить области».

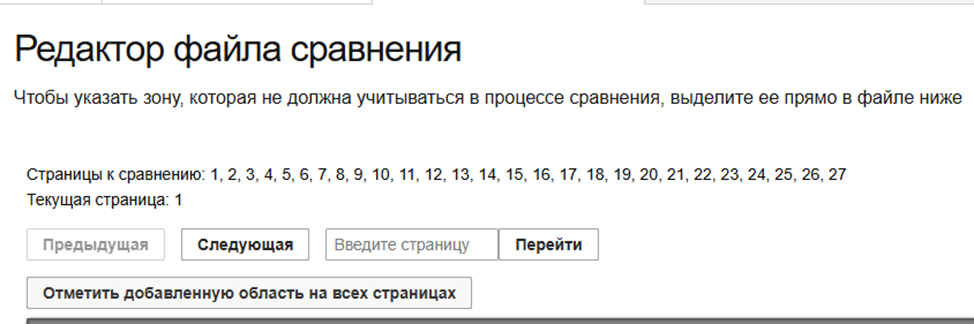

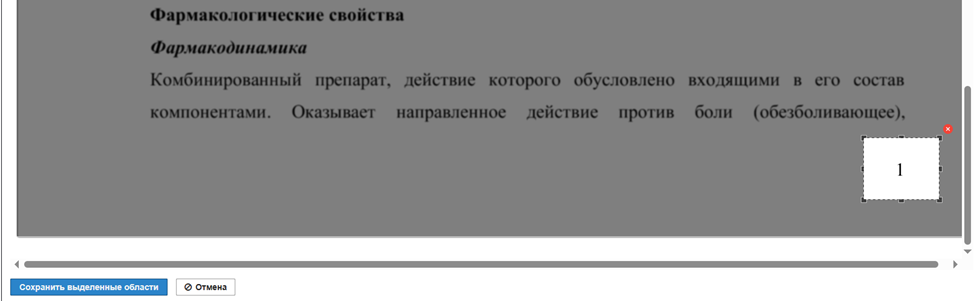

9. В открывшемся файле выделить необходимую область для исключения.

*Рекомендуется в типе сравнения «Инструкция» в эталон файлах (файлы минздрав) исключать номер страницы: Выделить номер страницы, нажать кнопку «Отметить добавленную область на всех страницах».

*Рекомендуется в типе сравнения «Упаковка» в эталон файлах (файлы минздрав) исключать элементы, которые не относятся к упаковке. Исключать штрих-коды, переменные данные

10. Нажать кнопку «Сохранить выделенные области».

11. В строке Таргет файл нажать кнопку «Загрузить».

12. Выбрать первый файл для сравнения.

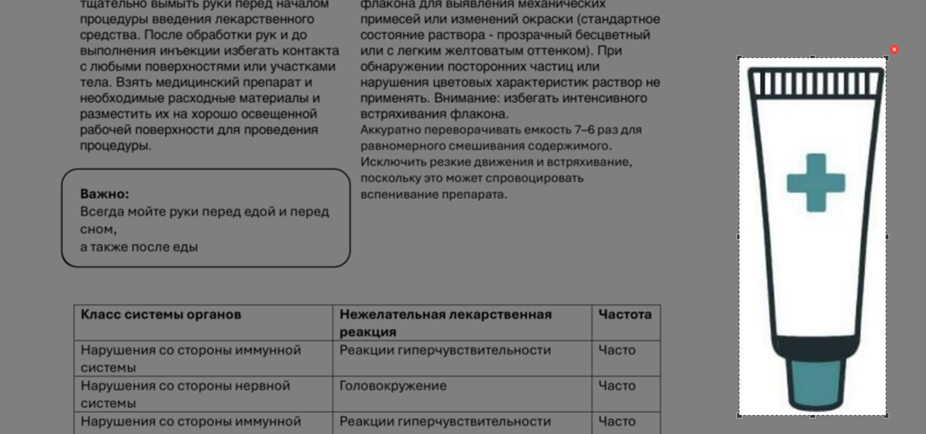

13. В открывшемся файле перевернуть страницу (если требуется) и нажать кнопку "Сохранить". Далее выделить необходимую область для сравнения.

Рекомендуется в типе сравнения «Инструкции» в таргет файлах (макеты) выделять область для сравнения, в которую входит только инструкция, без элементов типографии.

Рекомендуется в типе сравнения «Упаковка» в таргет файлах (макеты) выделять область для сравнения, в которую входит только упаковка.

14. Нажать кнопку «Сохранить выделенные области».

15. Нажать кнопку «Исключить области».

16. В открывшемся файле выделить необходимую область для исключения

*Рекомендуется в типе сравнения «Упаковка» в таргет файлах (макеты) исключать элементы, которые не относятся к упаковке. Исключать штрих-коды, переменные данные

17. Нажать кнопку «Сохранить выделенные области».

1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».

2. Нажать кнопку «Создать».

3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»

4. В строке Эталон файл нажать кнопку «Загрузить».

5. Выбрать первый файл для сравнения. Выбрать области для сравнения и исключения.

6. В строке Таргет файл нажать кнопку «Загрузить».

7. Выбрать второй файл для сравнения. Выбрать области для сравнения и исключения.

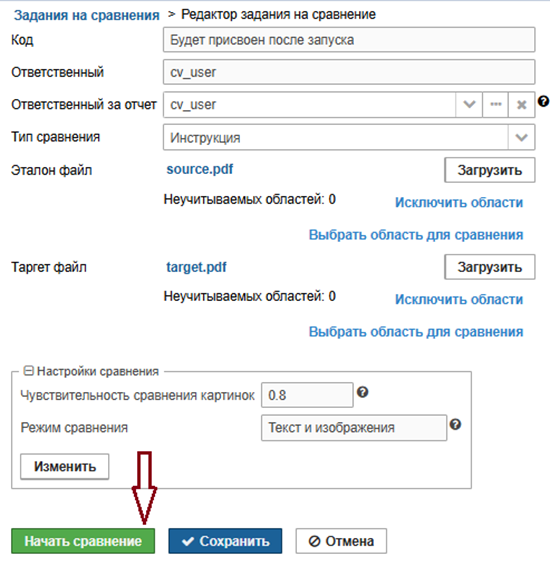

8. В поле «Настройки сравнения» нажать кнопку «Изменить».

9. В Редакторе настроек сравнения, передвигая ползунок, выбрать Чувствительность сравнения изображений.

10. В выпадающем списке выбрать Режим сравнения.

11. Нажать кнопку «Сохранить».

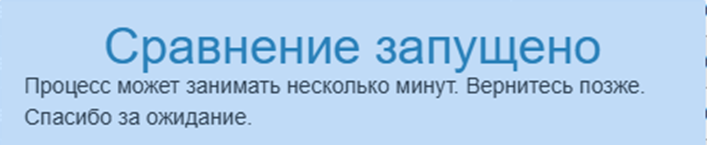

12. Нажать кнопку «Начать сравнение».

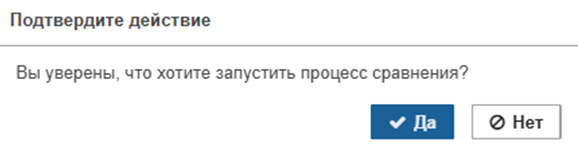

13. Подтвердить сравнение, нажать кнопку "Да"

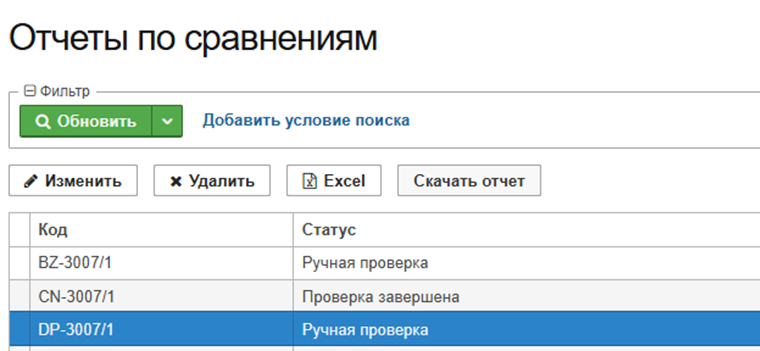

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».

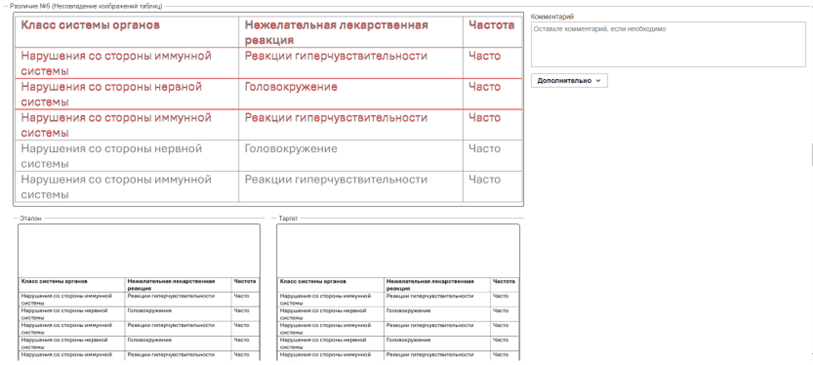

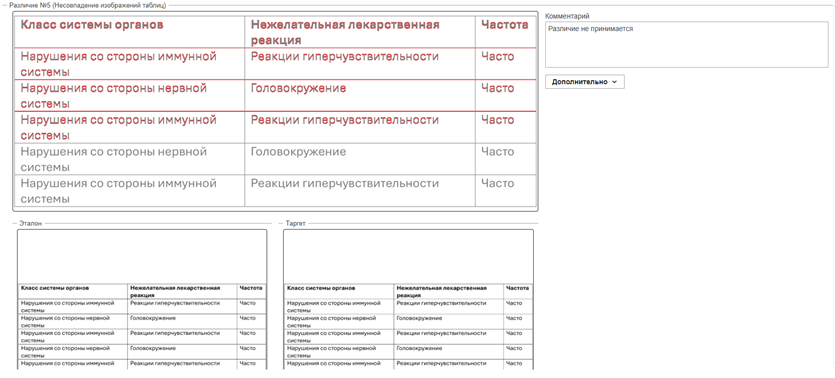

3. Выбрать Различие №1 и принять решение по различию: Принимается или Не принимается. Нажать соответствующую кнопку.

Принимается – важное различие действительно присутствует.
Не принимается – различие допустимое или ложное (система отметила различие, но на самом деле различия нет).

4. Повторить шаг 3 со всеми остальными различиями.

5. Нажать кнопку «Завершить проверку».

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».

3. Выбрать Различие №1 в поле Комментарий ввести необходимый текст.

4. Повторить шаг 3 со всеми различиями, которым необходимо оставить комментарий.

Создать различие самостоятельно возможно только для Типа сравнения Инструкции, для изображений

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать незавершенное сравнение Инструкции, в которой есть изображения и нажать кнопку «Изменить».

3. Выбрать Различие изображения без пары. Справа у различия нажать кнопку «Дополнительно».

4. Нажать кнопку «Создать различие».

5. В открывшемся окне «Создание пары» выбрать нужный элемент. Нажать кнопку «Выбрать».

6. В окне предпросмотра различия нажать кнопку «Добавить различие».

6. В новой паре различий принять решение по различию: Принимается или Не принимается. Нажать соответствующую кнопку.

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».

3. Выбрать Различие №1 и принять решение по различию: Принимается или Не принимается. Нажать соответствующую кнопку.

4. Нажать кнопку «Сохранить»

5. Выбрать еще раз необходимое незавершенное сравнение из шага 2, нажать кнопку «Изменить»

6. Убедиться, что все действия сохранены

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».

3. Нажать кнопку «Переразметить и сравнить»

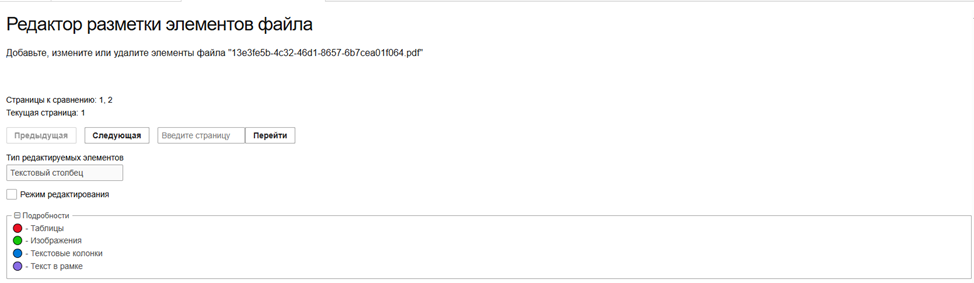

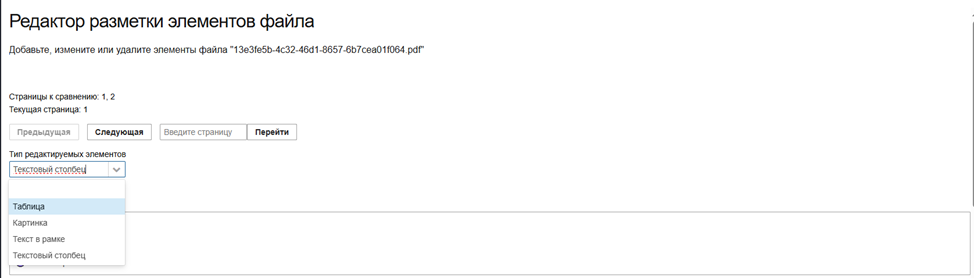

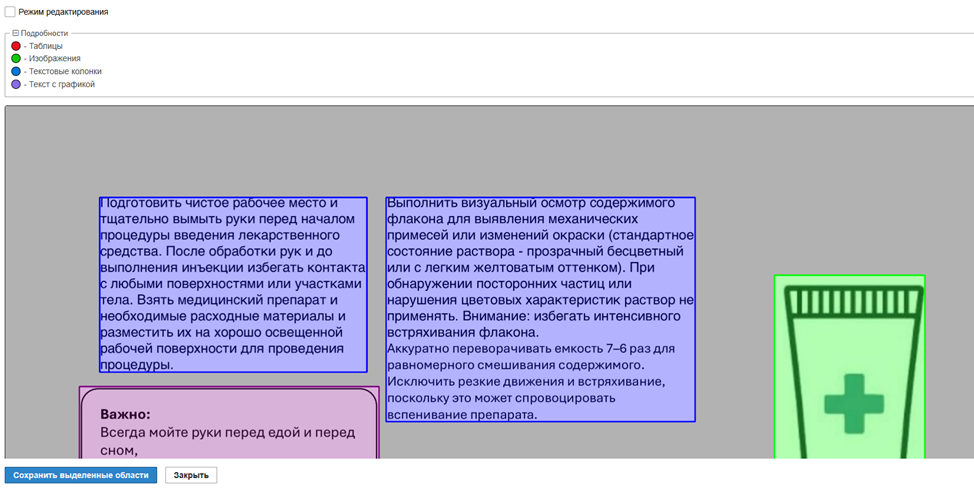

4. Открылся Редактор разметки элементов Эталон файла.

5. Поставить галочку в чек-боксе «Режим редактирования». В поле Тип редактируемых документов выбрать вариант «Изображение». В файле выделились элементы, которые относятся к типу «Изображение»

6. Выделить новый элемент в файле, который будет отображаться типом «Изображение».

! Кнопку «Сохранить выделенные области» необходимо нажимать в конце редактирования всех элементов!

7.Сменить тип элементов на «Текстовые колонки». В файле выделились элементы, которые относятся к типу «Текстовые колонки». Можно удалить элемент с типом «Текстовые колонки», если нажать на красный крестик сверху справа от выделенного элемента, тогда этот элемент не будет сравниваться.

Рекомендуется использовать ручную разметку в случаях:

1. Система не обнаружила элемент для сравнения;

2. Система ошибочно определила тип элемента;

3. Система не разъединила или не объединила несколько элементов.

8.Убрать галочку в чек-боксе «Режим редактирования». Убедиться, что элементы определены верно, согласно цветовому обозначению.

9.Нажать кнопку «Сохранить выделенные области». Подтвердить действие.

10. Открылся Редактор разметки элементов таргет файла.

11.Повторить шаги 5-9 для таргет файла.

12.Запущено повторное сравнение

13.Когда сравнение завершится, перейти в Отчет и убедиться, что различия сформировались с учетом ручной разметки.

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое незавершенное сравнение упаковки, нажать кнопку «Изменить».

3. Нажать кнопку «Переразметить и сравнить».

4. Открылся Редактор разметки элементов Эталон файла.

5. Поставить галочку в чек-боксе «Режим редактирования». В поле Тип редактируемых документов выбрать вариант «Разворот упаковки».

6. Выбрать элемент и нажать на красный крестик (элемент не будет сравниваться)

7. Заново выделить элемент.

8. Если необходимо разъединить один элемент на несколько разных.

9. Убрать галочку в чек-боксе «Режим редактирования». Убедиться, что элементы определены верно, согласно цветовому обозначению.

10. Нажать кнопку «Сохранить выделенные области». Подтвердить действие.

11. Открылся Редактор разметки элементов таргет файла.

12. Повторить шаги 5-10 для таргет файла.

13. Запущено повторное сравнение

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Скачать отчет».

3. В открывшейся вкладке открылся файл «Сводка по итогам сравнения».

4. Нажать кнопку «Скачать». Сохранить файл на устройство.

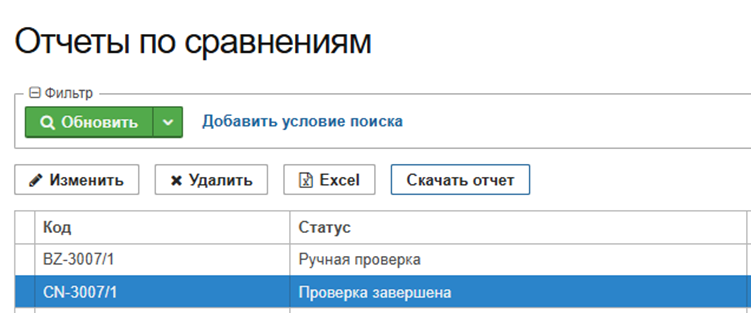

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. Выбрать необходимое завершенное сравнение, нажать кнопку «Скачать отчет».

3. В открывшейся вкладке открылся файл «Отчет по итогам сравнения».

4. Нажать кнопку «Скачать». Сохранить файл на устройство.

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. В окне Визуализация различий под Эталон файлом нажать кнопку «Скачать обработанные файлы».

3. Сохранить на устройство файл (формат zip)

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».

2. В окне Визуализация различий под Таргет файлом нажать кнопку «Скачать обработанные файлы».

3. Сохранить на устройство файл (формат zip)

1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».

2. Нажать кнопку «Создать».

3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»

4. В строке Эталон файл нажать кнопку «Загрузить».

5. Выбрать первый файл для сравнения. Выбрать области для сравнения и исключения.

6. В строке Таргет файл нажать кнопку «Загрузить».

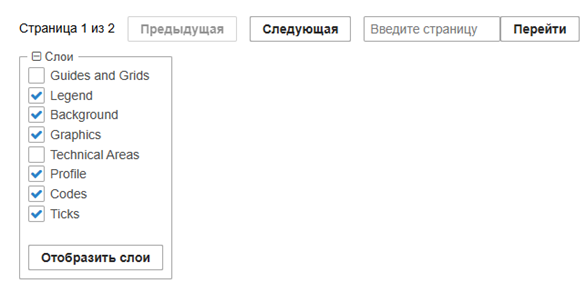

7. Выбрать второй файл для сравнения. Выбрать области для сравнения. В окне Слои поставить галочки рядом со слоями, которые необходимо оставить для сравнения. Нажать кнопку «Отобразить слои».

1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения» или «Задачи на сравнение»

2. Выбрать запись, которую необходимо удалить, нажать кнопку «Удалить»
